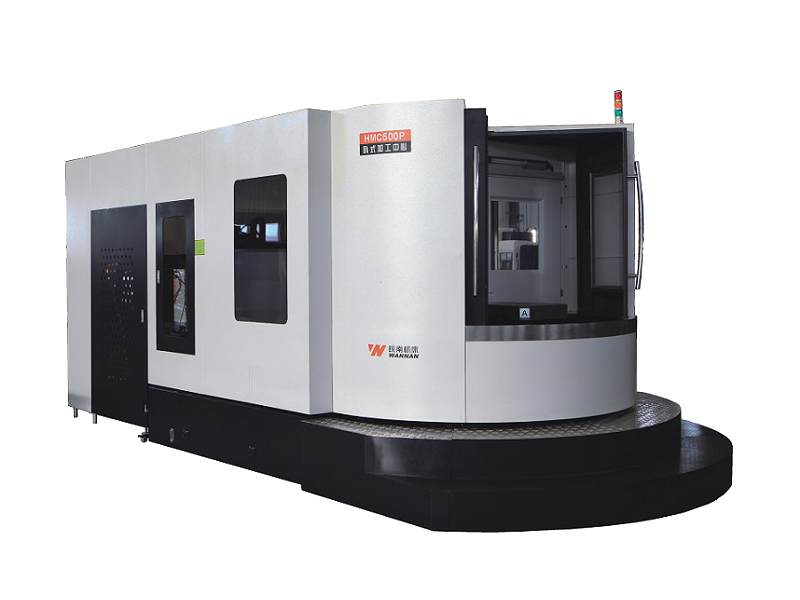

HMC500/HMC500P臥式加工中心xīn

HMC500/HMC500P臥式加工中心機牀採用整機的設計理念niàn，綜合考慮機牀的各個環節jié，給不同的客戶預留整機接口kǒu，採用國際流行的倒dàoT型動柱式shì、整體牀身結構gòu，合理的布筋優化了排屑結構及改進了導軌潤滑回收系統tǒng，提高了鑄件的整體剛性和外觀品質zhì。機牀各進給軸的滾珠絲槓專用軸承採用稀油潤滑huá，實現了機牀免維護hù、潤滑效果好等優點diǎn，提高了滾珠絲槓的使用壽命mìng、抑制了溫升shēng、提高了機牀精度dù。

名稱chēng Name 單位wèi HMC500參數shù HMC500P參數shù

工作臺面積jī Worktable size mm 500×600 500×600

工作臺承載重量liàng Max. load bearing of worktable Kg 600 600

工作臺數量liàng Number of worktable 　 1 2

檯面形式shì Clamping way of workpiece mm 24×M16 螺紋孔kǒng 24×M16 螺紋孔kǒng

主軸中心線到工作臺面距離lí Distance from spindle center to worktable surface mm 120～870 0～750

工作臺中心到主軸端面距離lí Distance from worktable center to spindle nose mm 130～1030 130～1030

左右行程chéng（X軸zhóu） X axis travel mm 1050 1050

前後行程chéng（Y軸zhóu） Y axis travel mm 750 750

上下行程chéng（Z軸zhóu） Z axis travel mm 900 900

長zhǎng×寬kuān×高gāo L×W×H mm 4800×3700×2850 6600×4300×2850

機牀重量liàng（約yuē） Machine weight kg 11000 13000
